Sterownik silników krokowych 4.2 Amper – Budowa
kwiecień 4th, 2008 napisany przez Leon
Czyli – jak zbudować profesjonalny 3 osiowy sterownik do modelarskiej frezarki cnc i zaoszczędzić kilkaset złotych
Sterownik ten będzie wykorzystywany do sterowania frezarką cnc do obróbki drewna, plexi, MDF, aluminium i innych miękkich materiałów wykorzystywanych do budowy modeli.
Sterownik został zbudowany z podzespołów ogólno dostępnych na rynku kupionych w sklepie Internetowym – Akcesoria CNC , aukcjach Internetowych w Allegro i w sklepie z częściami elektronicznymi w Zielonej Górze.
3 osiowy sterownik CNC umożliwia
sterowanie 3-ech bipolarnych dwufazowych silników krokowych z maksymalnym prądem do 4.2A na fazę. Sterowniki umożliwiają pracę mikrokrokową bez utraty momentu!
Składa się z :
- Uniwersalny moduł zasilający – MZ-01
- Płyta główna sterowania CNC – SSK-MB 1
- 3 sterowniki silnika krokowego M542 – 4,2A k=1/128 CNC
- Transformator toroidalny INDEL TST 450/010 Uwe=230V, Uwy= 2x30V, Iwy=2×7,5A
- Obudowa stalowa wymiary – Szerokość: 44cm, Wysokość: 18cm, Głębokość: 26cm
Tyle powinno wystarczyć aby sterownik działał, ale lepiej jest dołożyć kilka nie drogich elementów aby poprawić komfort pracy.
Ja dodałem:
- włącznik klawiszowy
- 3 Amperomierze – 5A
- Woltomierz – 40 Volt
- 6 Gniazd bezpiecznika
- 3 Gniazda wyjściowe na silniki – x, y, z
- gniazdo wyłączników krańcowych
- gniazdo dla wrzeciona 230 Volt
- gniazdo dla podłączenia w przyszłości pompy
wodnej, odkurzacze lub innego urządzenia - 2 wentylatory 12 Volt

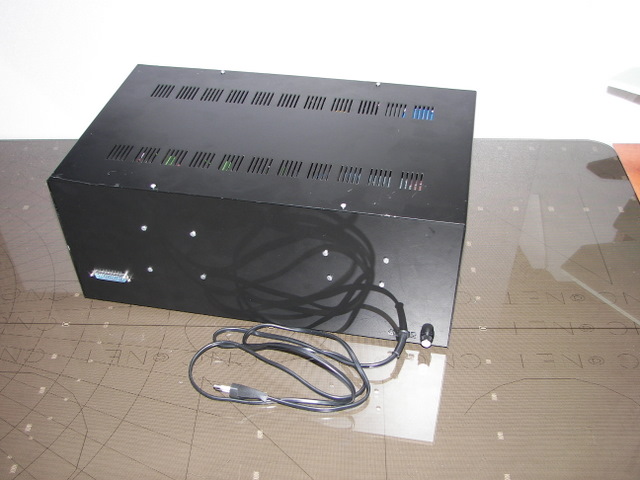

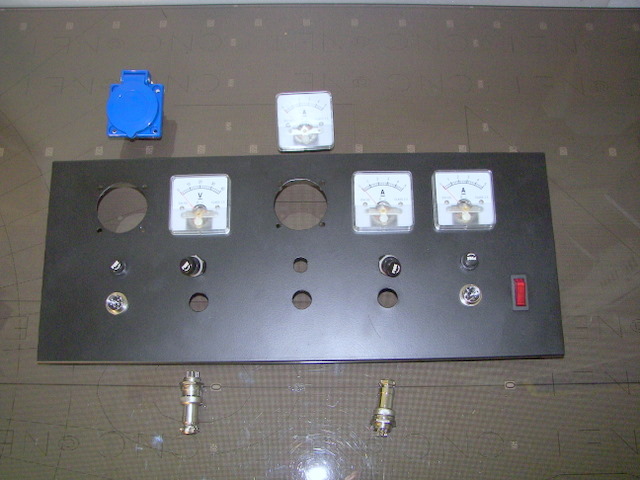

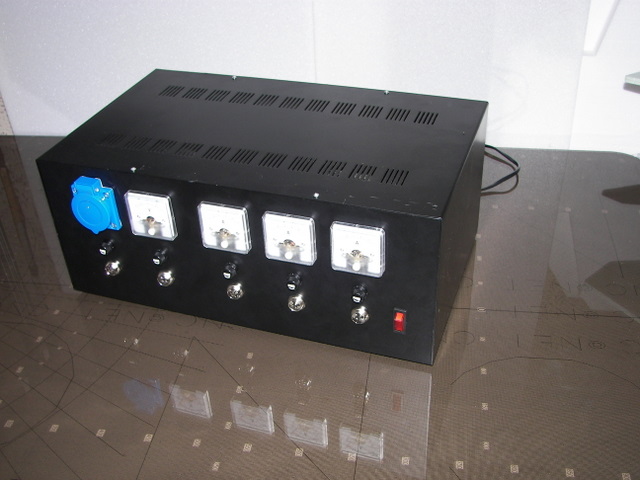

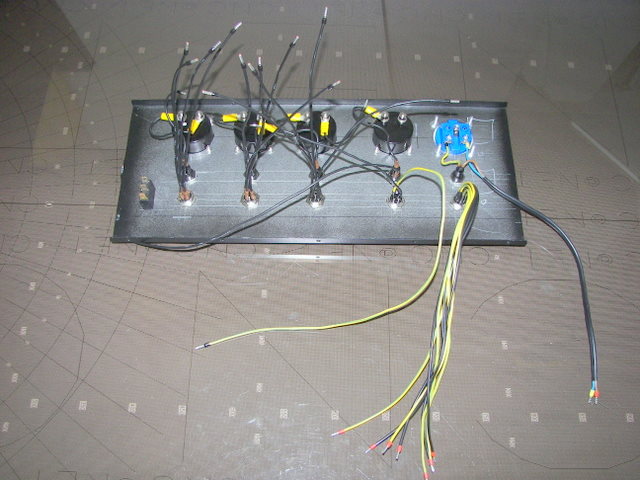

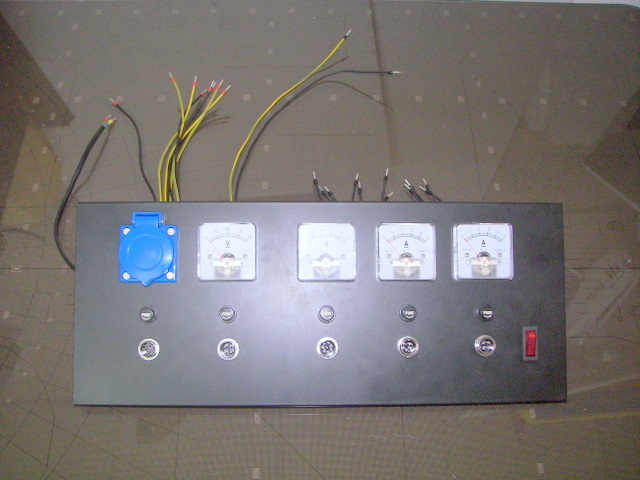

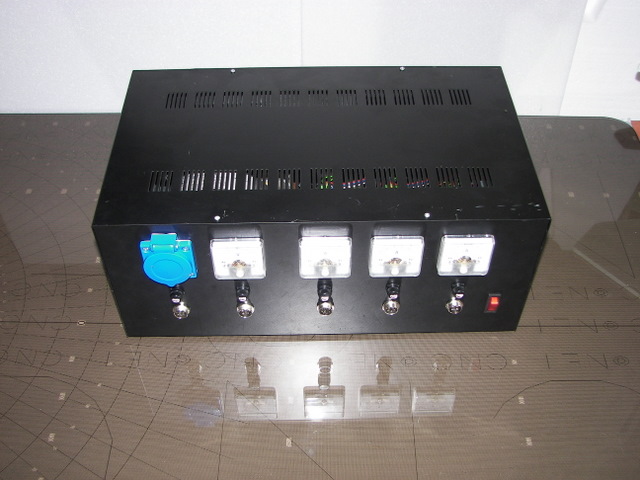

Prawie wszystkie dodatki zostały zamontowane w przednim panelu. W tylnym zamontowane jest gniazdo bezpiecznika, gniazdo LPT i wentylatory.

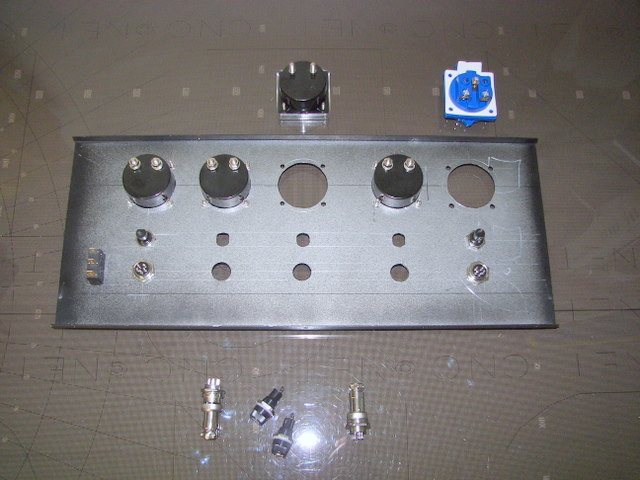

Wiercenie i piłowanie pilnikiem otworów w stalowej obudowie jest bardzo pracochłonne, ale za to efekt rekompensuje trudy

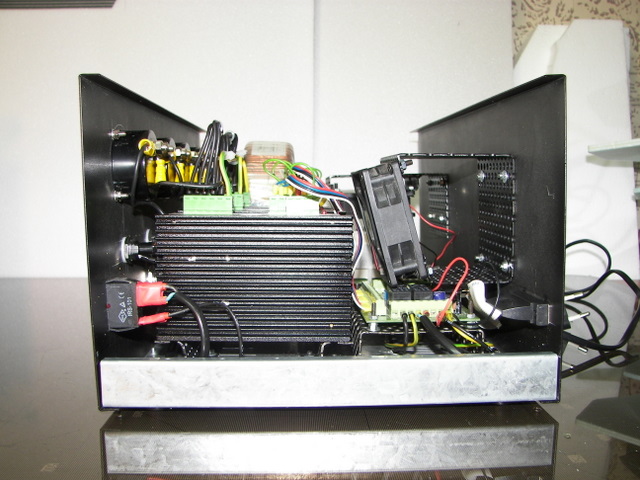

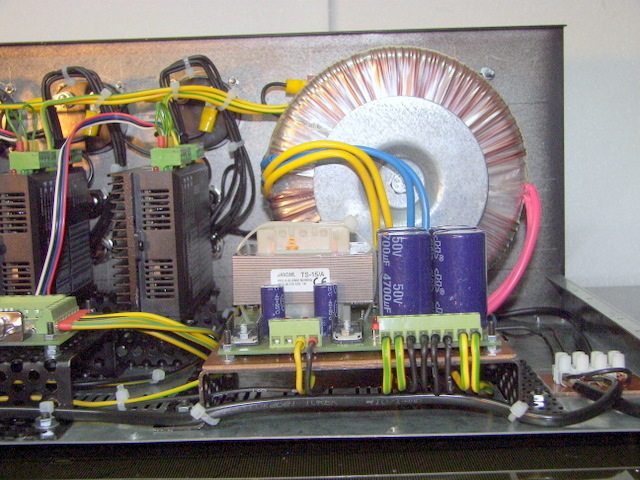

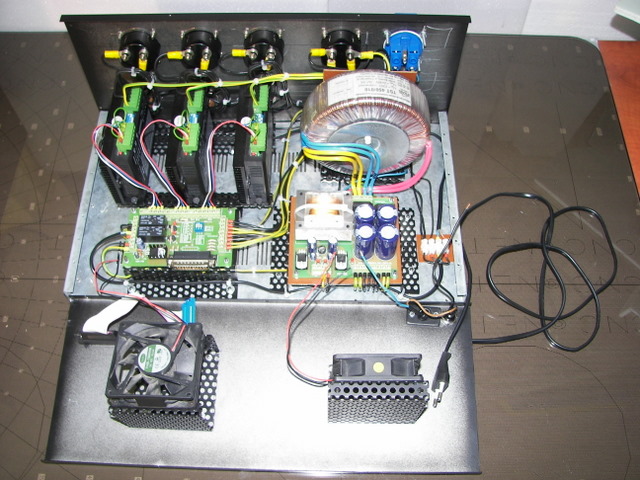

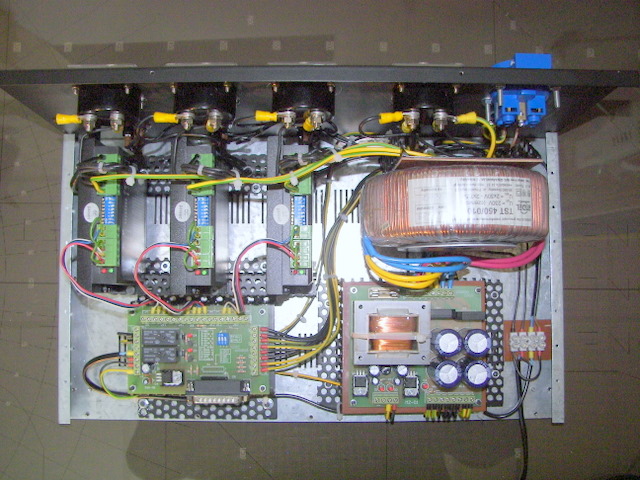

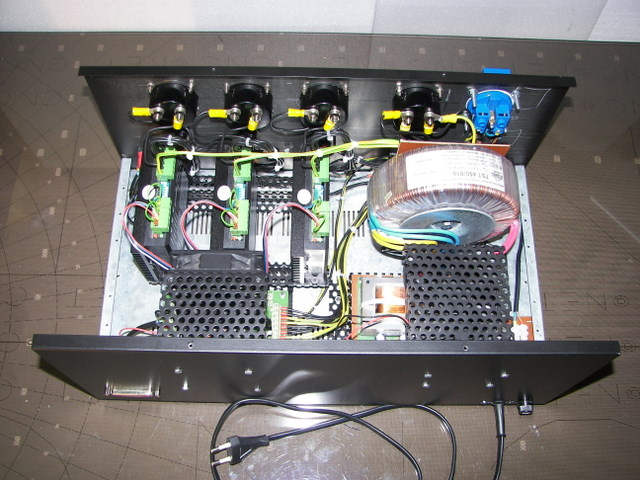

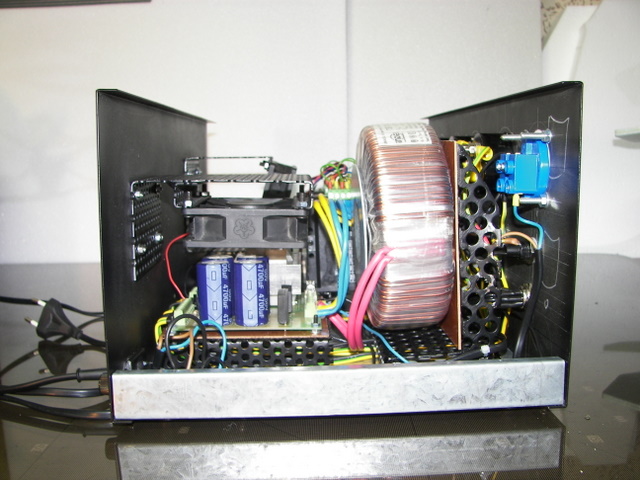

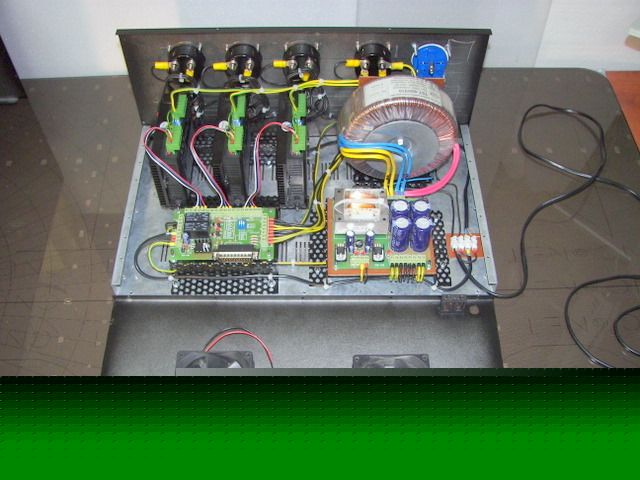

Wszystkie części elektroniczne zostały umieszczone w obudowie za pomocą blachy ażurowej Poprawia to przepływ powietrza i ułatwia układanie kabli

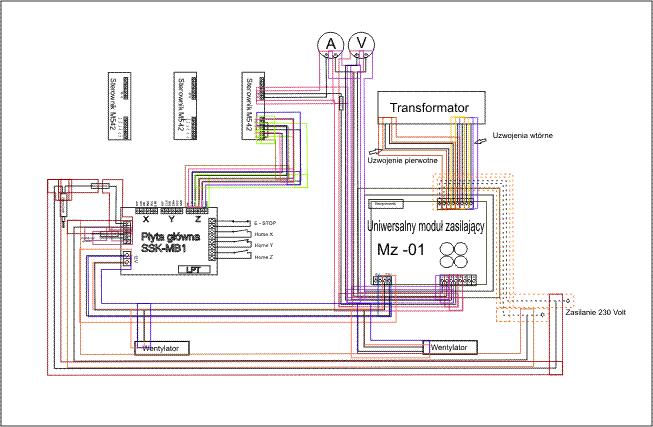

Orientacyjny schemat połączeń
Kosztorys – czyli lista płac:
- Płyta główna sterownika CNC – 60 zł
- Uniwersalny moduł zasilający – 150 zł
- 3 Sterowniki 4.2A – 790 zł
- Transformator toroidalny – 130 zł
- Obudowa, wtyczki, bezpieczniki, włącznik woltomierz, amperomierze, gniazdo 230 Volt itp. – 200 zł
Razem 1330 zł.
Wbrew pozorom nie jest to duża cena, ponieważ sterowniki o takich samych parametrach lub podobnych kosztują od 1700 zł do 2500 zł i nie są tak przyjazne w obsłudze dla operatora.
Parametry sterowania:
- Prąd szczytowy na fazę – 4,2 A
- Napięcie zasilania silników – 40V
- Napięcie zasilania modułu – 230VAC
- Możliwość podłączenia do 3 krańcówek bazujących maszynę (tzw. krańcówki HOME)
- Wejście dla przycisku awaryjnego zatrzymania E-STOP
- Wejścia portu LPT
- 2 niezależne wyjścia przekaźnikowe sterowane programowo (przekaźniki 230V/3A)
Sterownik współpracuje z komputerem PC .
Może on również współpracować z dowolnym programem sterującym przez port LPT obrabiarkami CNC i ploterami
np. Mach2, KCam, Master5, TurboCNC, Step2CNC i wielu innych.
Pozdrawiam Leon
Opublikowane w Opisy budowy, sprzęt | 11 komentarzy »
kwiecień 5th, 2008 at 11:04
Jestem pełen podziwu !!! Brak mi słów…
październik 30th, 2008 at 23:51
przecież tu jest wszystko kupione i tylko podłączone razem 😉 co to za sztuka 🙂
październik 31st, 2008 at 11:07
mufi… to nie model, żeby go strugać z deski.. Jest wyraźnie napisane: ” Czyli -- jak zbudować profesjonalny 3 osiowy sterownik do modelarskiej frezarki cnc i zaoszczędzić kilkaset złotych… Sterownik został zbudowany z podzespołów ogólno dostępnych na rynku”
Obudowy, pokręteł, sterownika czy płyty głównej nie zrobisz „od podstaw”. Jeśli elementy do budowy sterownika kosztują 100zł, a gotowy moduł sterownika w sklepie 80zł to chyba jest jasne co wybierzesz..
kwiecień 19th, 2011 at 21:25
na stronie akcesoria cnc mozna kupic sterowniki oraz plyte glowna w postaci kitow. co zaoszczedza duzo kasy. polecam poszukac a cene nie tracac jakosci mozna zbic prawie o polowe no moze troche przesadzilem ale 30% to napewno. przerabialem mocno juz ten temat:)
marzec 7th, 2012 at 09:04
Jaki największy silnik krokowy może działać pod tym zestawem zastanawiam się na zrobieniem tego urządzenia wygląda dosyć prosto schematy są więc chyba nic trudnego pozdrawiam
marzec 7th, 2012 at 16:47
Maksymalnie 4.2A
marzec 7th, 2012 at 16:50
Oczywiście, zbudowanie tego sterownika nie jest trudne.
Mi się to udało a nie mam zielonego pojęcia o elektronice.
marzec 18th, 2012 at 23:56
Brakuje mi kilku informacji do kompletu dotyczących tego sterownika mój e mail muste@o2.pl
proszę o kontakt
Pozdrawiam
maj 5th, 2016 at 22:39
Czysto techniczne pytanie. Użyłeś uniwersalny moduł zasilający MZ-01. W takim bądź razie po co w tym wypadku jest dołożony transformator toroidalny INDEL TST 450/010? Dziękuje za odpowiedź
maj 5th, 2016 at 23:11
Witam !
Jak już pisałem nie mam wiedzy na temat elektroniki.
Ale w tym wypadku wydaje mi się że moduł MZ-01 służy do zasilania
elementów sterujących i odpowiedzialnych za komunikację ,a
transformator ma za zadanie zasilić silniki krokowe.
Wielkość transformatora dobiera się według potrzeb
czyli pod konkretne silniki krokowe.
Poniżej link do instrukcji obsługi.
http://www.ebmia.pl/pliki/dodatkowe/MZ-01%20-%20instrukcja%20obsługi.pdf
Pozdrawiam
Leon
maj 7th, 2016 at 07:20
Brawo Leon! Kawał dobrej roboty odwaliłeś i pokazałeś,że samemu cuda można zrobić…tak trzymaj 🙂
